Jak zaświecić Denona DN-X1600/1700

[Noise Project]

Dochodzą do mnie częste pytania jak zaświecić diody na mikserach denona za pomocą MIDI.
Nic bardziej prostszego.

Miksery denona według danych podanych w instrukcji odbierają komendy MIDI na kanale 1 CC80 i CC81

Dane te mamy opisane w manualu w postaci szesnastkowej.
ON TRG : 0x50 - gdzie 50 po zamianie na liczbę dziesiętną daje nam 80 oraz OFF TRG : 0x51 gdzie 51hex = 81dec

Więc używać będziemy CC80 - do zaświecania ledów, a CC81 do wyłączania.

Do dzieła:
Pobawmy się przyciskiem FX Send na kanale pierwszym w denonie X1600. Jego adres wygląda tak: 0x41 gdzie 41 hex to 65 dec
Aby go zaświecić musimy w programie ustawić funkcję, która będzie nam sterować ową diodą.
Jeśli mamy wybraną funkcję to przypisujemy "leda" w następujący sposób:

1. Wybieramy kanał 1 CC80.
2. Ustawiamy zakres kontroli od 0 do 65 (adres diody FX Send na 1 kanale)
3. Zakres MIDI od 0 do 127.
4. Sprawdzamy czy dioda się zapala po użyciu funkcji w sofcie.
Na bank się zaświeci, ale nie chce zgasnąć. Co robić?

Zgaszenie diody też jest banalnie proste.
1. Wybieramy kanał 1 CC81.
2. Ustawiamy zakres kontroli od 65 do 66 (czyli o jeden wyżej)
3. Zakres MIDI od 0 do 127.
4. Sprawdzamy czy dioda gaśnie po wyłączeniu funkcji w sofcie.

I gotowe :)

Jeśli są jeszcze jakieś pytania to chętnie podpowiem co i jak :)

[pit_1975]

A możesz opisać jak zapalić na niebieski kolor przycisk od efektów?
domyślnie pali się na zielono,podobno w trybie midi ma palić się na niebiesko,ale u mnie nic takiego się nie dzieje :(,kombinuję i nic,przeleciałem wszystkie "CC" i "Note" i kiszka.

[pit_1975]

https://www.youtube.com/watch?v=Fg1YqZk8-Ck
Jak widać w trybie serwisowym,efx można zaświecić na niebiesko :) a nawet mogą palić się zielona i niebieska razem,czy da się zastosować to pod midi? (nie ukrywam,nie daje mi to spokoju:))

[Kaminsky]

Przecież tryb serwisowy jest tajny :-)

Co do Twojego pytania, to przejrzałem dostępną dokumentację, ale niestety nie ma w niej na to odpowiedzi. Jednoczesne zapalenie obu diod raczej nie będzie możliwe, bo będzie wymagało dwóch rozkazów MIDI (chyba, że dana aplikacja dopuszcza wysłanie dwóch sygnałów w tym samym celu).

[pit_1975]

Rozgryzłem to,uparty jestem :)

Mikser musi być ustawiony na tryb "MIDI DIVINE" (przemilczane w instrukcji obsługi?)
tylko w tym trybie możemy bawić się światełkami.
(na ustawieniu trybu "Combine",nie ma takiej możliwości).

Wyjścia "out",czyli odpowiadające za zapalanie diod w Traktor Pro2
dajemy zawsze dwie komendy "out" (jedna komenda zapala,druga gasi)
CC80 - ZAPALA DIODĘ
CC81 - GASI DIODĘ
controller range min i max  - 1/0 lub 0/1 (włączone/wyłączone)
Midi Range - tu będą numerki poszczególnych diod-np 0/95
(mniej więcej tak to ma wyglądać/dla nie wtajemniczonych)

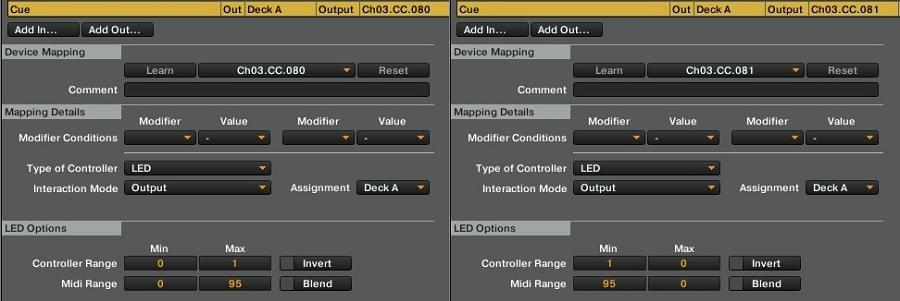

CC80                                                                                                                                            CC81


Numery wszystkich diod w mikserze X1600

Skcja "EFX"


ON/OFF (Niebieskie podświetlenie efektów FX) W KOŃCU JE ZNALAZŁEM !!!!!! :)
CC80 - 0/1 - 0/95
CC81 - 1/0 - 95/0
Przycisk "Parameters On/Off"
CC80 - 0/1 - 0/93
CC81 - 1/0 - 93/0
Przycisk "CUE"
CC80 - 1/0 - 0/90
CC81 - 0/1 - 90/0
Przycisk "TAP"
CC80 - 1/0 - 0/89
CC81 - 0/1 - 89/0
Pokrętło "DRY/WET"
CC80 - 1/0 - 0/94
CC81 - 0/1 - 94/0
Pokrętło "EFX SELECT"
CC80 - 1/0 - 0/92
CC81 - 0/1 - 92/0

SEKCJA PRZYCISKÓW "MIDI PAGE"

PAGE 1
CC80 - 1/0 - 0/97
CC81 - 0/1 - 97/0
PAGE 2
CC80 - 1/0 - 0/98
CC81 - 0/1 - 98/0
PAGE 3
CC80 - 1/0 - 0/99
CC81 - 0/1 - 99/0
PAGE 4
CC80 - 1/0 - 0/100
CC81 - 0/1 - 100/0


DIODY "LEVEL VOLUME"
(po 16 diod na kanał - 3 kolory)

KANAŁ 1
CC80 - 1/0 - od 1  / do 16
CC81 - 0/1 - od 16 / do 1
KANAŁ 2
CC80 - 1/0 - od 17  / do 32
CC81 - 0/1 - od 32 / do 17
KANAŁ 3
CC80 - 1/0 - od 33  / do 48
CC81 - 0/1 - od 48 / do 33
KANAŁ 4
CC80 - 1/0 - od 49  / do 64
CC81 - 0/1 - od 64 / do 49

(czyli jak na kanale 1 ustawimy  CC80 - 1/0 - 0/16 i CC81 - 0/1 - 16/0 to zapali się tylko ostatnia dioda)

"EFX SEND" / "CUE"

EFX SEND 1 ( MIDI RANGE "66" TO 50% PODŚWIETLENIA)
CC80 - 1/0 - 0/65
CC81 - 0/1 - 65/0
EFX SEND 2 ( MIDI RANGE "72" TO 50% PODŚWIETLENIA)
CC80 - 1/0 - 0/71
CC81 - 0/1 - 71/0
EFX SEND 3 ( MIDI RANGE "78" TO 50% PODŚWIETLENIA)
CC80 - 1/0 - 0/77
CC81 - 0/1 - 77/0
EFX SEND 4 ( MIDI RANGE "84" TO 50% PODŚWIETLENIA)
CC80 - 1/0 - 0/83
CC81 - 0/1 - 83/0

CUE 1 ( MIDI RANGE "70" TO 50% PODŚWIETLENIA)
CC80 - 1/0 - 0/69
CC81 - 0/1 - 69/0
CUE 2 ( MIDI RANGE "76" TO 50% PODŚWIETLENIA)
CC80 - 1/0 - 0/75
CC81 - 0/1 - 75/0
CUE 3 ( MIDI RANGE "82" TO 50% PODŚWIETLENIA)
CC80 - 1/0 - 0/81
CC81 - 0/1 - 81/0
CUE 4 ( MIDI RANGE "88" TO 50% PODŚWIETLENIA)
CC80 - 1/0 - 0/87
CC81 - 0/1 - 87/0

A może ktoś zna przepis na zapalanie diod w programie Ableton?,wiem że można.

[wyrzykx]

Heja a gdzie ustawia się tryb "MIDI DIVINE" ??
